Uduktilno liveno gvožđe, vrlo posebna metalurška karakteristika čini ga snažnim i fleksibilnim. To je prisustvo grafita u sfernom obliku, rasutog po metalnoj matrici. U sivom gvožđu, grafit je u obliku krhkih pahuljica, ali unodularno liveno gvožđe, grafit je u obliku zaobljenih nodula, što uvelike poboljšava mehaničke performanse. Ovdje ćemo ispitati porijeklo ovih sfernih grafitnih struktura, njihov utjecaj na žilavost i otpornost na zamor i zašto je nodularno lijevano željezo omiljeni materijal za zahtjevne industrijske primjene.
Kako grafitne nodule poboljšavaju čvrstoću nodularnog livenog gvožđa?
Formiranje sfernog grafita tokom skrućivanja
Nodularno liveno gvožđe se tretira dodatkom magnezijuma ili cerijuma na regulisan način tokom očvršćavanja da bi dobio svoj prepoznatljiv sferni grafit. Ovi elementi mijenjaju površinsku napetost grafita kada se istaloži iz rastaljenog željeza i pomažu mu da se formira u sferne nodule umjesto šiljastih pahuljica. Ova konverzija je važna za postizanje poboljšanih mehaničkih kvaliteta koje razlikuju nodularno liveno gvožđe od standardnogodljevci od sivog gvožđa.
Smanjena koncentracija naprezanja u poređenju sa grafitom u pahuljicama
Noduli grafita u nodularnom livenom gvožđu imaju sferni oblik koji u velikoj meri minimizira lokacije koncentracije napona u metalnoj matrici. Dok su grafitne ljuspice s oštrim{1}}ima ivice mjesta za početak loma, sferni čvorovi ravnomjernije raspoređuju mehanički stres kroz materijal. Prednost ove strukture je da nodularno liveno gvožđe može podneti veća opterećenja bez ranog lomljenja i može se koristiti za delove koji su izloženi dinamičkim ili ponavljajućim naprezanjima.
Poboljšana vlačna čvrstoća i duktilnost
Zatezna čvrstoća i svojstva istezanjanodularno liveno gvožđesu mnogo bolji od onih odliveno gvožđe od grafitnog ljuspicabudući da sferični grafit ima manje remetilački učinak na metalnu matricu. Ova kombinacija dozvoljava dijelovima da se savijaju ili pomalo deformiraju pod opterećenjem bez loma. Ovo je vrlo korisno u aplikacijama kao što sudijelovi ovjesa automobila , cevni spojeviidijelovi teške opremekoji moraju biti jaki, ali ipak fleksibilni.
Morfologija grafita, nodularnost i mehaničke performanse
Razumijevanje procenta nodularnosti i njegove važnosti
Nodularnost je frakcija čestica grafita koji imaju istinski sferni oblik u nodularnom livenom gvožđu. Što je veći udio nodularnosti, to su bolje mehaničke karakteristike jer ima manje nepravilnih oblika grafita koji slabe strukturu. Livnice veoma pažljivo prate nodularnost tokom proizvodnje jer čak i male varijacije mogu uveliko narušiti čvrstoću i duktilnost konačnog nodularnog dela od livenog gvožđa.
Faktori koji utječu na oblik i distribuciju grafita
Morfologija grafita u nodularnom livenom gvožđu je pod uticajem nekoliko elemenata, kao što su brzina hlađenja, hemijski sastav i postupak inokulacije. Međutim, u određenim slučajevima, veće brzine hlađenja mogu proizvesti neželjene oblike grafita. Pravilna inokulacija će osigurati jednaku nodularnu distribuciju po cijelom odljevku. Kontrolom ovih faktora tokom proizvodnje, livnice su u stanju da proizvedu nodularno liveno gvožđe ujednačenog kvaliteta sa predvidljivim mehaničkim kvalitetima.
Sistemi ocjenjivanja za procjenu strukture grafita
ASTM A247 pruža standard za klasifikaciju grafitnih nodula u nodularnom livenom gvožđu prema njihovom obliku, veličini i distribuciji. Ove kategorije omogućavaju inženjerima da definiraju tačne zahtjeve materijala za važne primjene i osiguravaju konzistentnost od jedne proizvodne serije do sljedeće. Poznavanje ovih kriterijuma ocenjivanja pomaže kupcima u verifikaciji da li su isporučene komponente od nodularnog livenog gvožđa u skladu sa mehaničkim performansama predviđenim za njihovu predviđenu upotrebu.
Mogu li inkluzije sfernog grafita povećati žilavost i otpornost na zamor?
Superiorna otpornost na udar pod dinamičkim opterećenjem
Nodularno liveno gvožđe, sa svojom sferičnom grafitnom strukturom, ima mnogo bolju otpornost na udar od svog pandana od ljuspičastog grafita. Sferni čvorići pomažu u apsorpciji i difuziji energije kada su izloženi brzim mehaničkim udarima, umjesto da koncentrišu napetost na oštrim rubovima grafita. Ova tvrdoća čininodularno liveno gvožđevrlo prikladno za dijelove izložene vibracijama, udarima ili promjenjivim mehaničkim naprezanjima.
Produženi vijek trajanja zamora u aplikacijama cikličkog opterećenja
sekcije izrađene od nodularnog livenog gvožđa pokazuju bolji životni vek zamora tokom ponovljenih ciklusa opterećenja, što je važan faktor za komponente kao što suradilice, zupčaniciiosovinske sekcije. Niža koncentracija naprezanja koja okružuje sferične grafitne nodule usporava početak i rast fraktura od zamora. Ovo svojstvo omogućava delovima od nodularnog livenog gvožđa da izdrže ciklično mehaničko naprezanje tokom dugih vremenskih perioda bez preranog kvara.
Prednosti performansi u okruženjima visokih{0}}vibracija

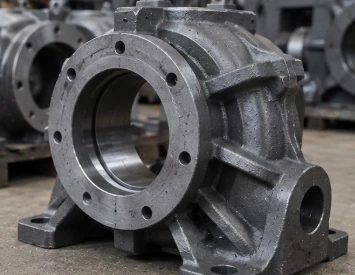

Nodularno lijevano željezo je vrlo izdržljivo i idealno za industrijsku opremu koja je uvijek pod vibracijama kao nprkućišta pumpeimašinske baze. Rasipa energiju vibracija bez mikropukotina, što rezultira dužim radnim vijekom i manje održavanja. Ova robusnost učinila je nodularno lijevano željezo popularnom opcijom materijala u automobilskoj, industrijskoj i industriji bušenja nafte.
Kako struktura matriksa i veličina nodula utiču na trajnost materijala?
Karakteristike matrice feritnih naspram perlitnih
Metalna matrica oko nodula u nodularnom livenom gvožđu (bilo prvenstveno feritnog ili perlitnog) ima snažan uticaj na celokupno mehaničko ponašanje. Feritne matrice imaju veću duktilnost i otpornost na udarce, dok perlitne matrice imaju veću tvrdoću i otpornost na habanje. Odabirom ispravnog tipa matrice, inženjeri mogu prilagoditi kvalitete nodularnog lijevanog željeza za precizne potrebe primjene, od fleksibilnih cijevi do-zupčanika otpornih na habanje.
Uloga broja nodula i distribucije veličine
Broj nodula, tj. broj grafitnih kuglica po jedinici površine i njihova raspodjela veličine, utječe na mehaničku konzistencijunodularno liveno gvožđe. Više nodula iste veličine obično znači predvidljivije mehaničke kvalitete i manje varijabilnosti u odljevku. Takve karakteristike se kontrolišu u proizvodnji kako bi se omogućilo proizvođačima da pouzdano proizvode komponente od nodularnog livenog gvožđa sa doslednim performansama.
Učinci toplinske obrade na dugotrajnu-trajnost
Trajnost nodularnog livenog gvožđa može se poboljšati termičkim tretmanima: normalizacijom i austemperacijom, čime se može poboljšati struktura matrice i optimizovati mehaničke karakteristike. Konkretno, nodularno gvožđe ima odličnu čvrstoću i otpornost na habanje, ali i dalje dobru žilavost. Ove metode tretmana omogućavaju proizvođačima da stvarajukomponente od nodularnog livenog gvožđaza specifične aplikacije kojima je potrebna veća izdržljivost i duži vijek trajanja.
Zaključak
Nodularno liveno gvožđeima visoku čvrstoću, žilavost i otpornost na zamor. To je zato što ima sferične inkluzije grafita koje ravnomjernije raspoređuju naprezanje od grafita u obliku pahuljica u konvencionalnom livenom gvožđu.China Welongje osnovana 2001. godine i ima ISO 9001:2015 sertifikovana kompanija, pružajućiduktilno gvožđe i metalne komponente po meriza više od 100 kupaca širom svijeta u posljednjih 20 godina. Uz inženjersku pomoć u AutoCAD-u, Pro-Engineeringu i SolidWorksu, Welong pomaže proizvođačima da nabave kvalitetne komponente od nodularnog livenog gvožđa. Partner s Welongom na vašem sljedećem projektu.
FAQ
P1: Šta čini nodularno liveno gvožđe jačim od sivog liva?
O: Nodularno lijevano željezo sadrži sferični grafit umjesto ljuskica, što smanjuje koncentraciju naprezanja i značajno poboljšava vlačnu čvrstoću i duktilnost.
P2: Kako se mjeri nodularnost kod nodularnog livenog gvožđa?
O: Nodularnost se procjenjuje kao postotak čestica grafita koje formiraju sferni oblik, što se obično procjenjuje korištenjem standarda kao što je ASTM A247.
P3: Da li je nodularno liveno gvožđe pogodno za aplikacije sa visokim-vibracijama?
O: Da, njegova žilavost i struktura grafita koja-apsorbuje energiju čine nodularno liveno gvožđe pogodnim za pumpe, baze mašina i okruženja sa-teškim vibracijama.
P4: Može li termička obrada poboljšati svojstva nodularnog livenog gvožđa?
O: Da, procesi kao što je austempering povećavaju čvrstoću i otpornost na habanje uz održavanje dobre žilavosti u komponentama nodularnog livenog gvožđa.
P5: Koja struktura matrice nudi najbolju duktilnost kod nodularnog livenog gvožđa?
O: Feritna matrica općenito pruža veću duktilnost i otpornost na udar u usporedbi s perlitnom matricom u nodularnom livenom gvožđu.
Izvor Pouzdane nodularne komponente od livenog gvožđa sa Welong
Tražite li-komponente od nodularnog lijevanog željeza visokih performansi dizajnirane prema preciznim specifikacijama?China Welongkombinuje dve decenije međunarodnog iskustva u lancu snabdevanja sa ISO 9001:2015 sertifikovanom kontrolom kvaliteta za isporuku pouzdanih, izdržljivih odlivaka za zahtevne primene. Naš inženjerski tim radi na osnovu vaših crteža ili uzoraka koristeći AutoCAD, Pro-Engineering i SolidWorks. Kontaktirajte nas danas nametal@welongpost.comkako biste razgovarali o vašim zahtjevima za nabavku nodularnog lijevanog željeza i ojačali vaš lanac opskrbe.
Reference
1. ASM International.ASM priručnik, svezak 15: livenje. ASM International, 2008.
2. ASTM International.ASTM A247: Standardna metoda ispitivanja za procjenu mikrostrukture grafita u željeznim odljevcima. ASTM International.
3. ASTM International.ASTM A536: Standardna specifikacija za odljevke od nodularnog lijeva. ASTM International.
4. Davis, JR, urednik.Priručnik za specijalnost ASM: liveno gvožđe. ASM International, 1996.
5. American Foundry Society (AFS).Priručnik za nodularno željezo. American Foundry Society.
6. Dorazil, Eduard.Austempered nodularno lijevano željezo visoke čvrstoće. Ellis Horwood, 1991.
